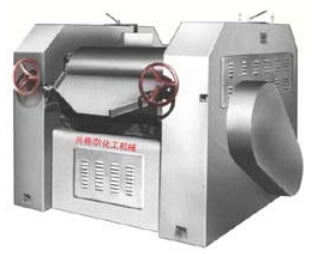

三輥研磨機簡稱三輥機，三輥研磨機可分為實驗三輥研磨機和生產三輥研磨機兩種。三輥研磨機適用于油漆、油墨、顏料、塑料等漿料的制造。三輥研磨機工作原理： 三輥研磨機通過水平的三根輥筒的表面相互擠壓及不同速度的摩擦而達到研磨效果。 三輥研磨機是高粘度物料最有效的研磨、分散設備。

　　三輥研磨機 - 特點

　　三輥研磨機是高粘度物料最有效的研磨、分散設備。主要用于各種油漆、油墨、顏料、塑料、化妝品、肥皂、 陶瓷、橡膠等液體漿料及膏狀物料的研磨。

　　三輥研磨機 - 結構

　　三輥研磨機有三個滾筒安裝在鐵制的機架上，中心在一直線上。可水平安裝，或稍有傾斜。是通過水平的三根輥筒的表面相互擠壓及不同速度的摩擦而達到研磨效果。鋼質滾筒可以中空，通水冷卻。 物料在中輥和后輥間加入。由于三個滾筒的旋轉方向不同(轉速從后向前順次增大)，就產生很好的研磨作用。物料經研磨后被裝在前輥前面的 刮刀刮下。

　　通常情況下三輥研磨機的輥筒材質為冷硬合金鑄鐵離心鑄造而成，表面硬度達HS70°以上;輥筒的圓徑經過高精密研磨，精確細膩，能使物料的研磨細度達到15μm左右，因此能夠生產出均勻細膩的高品質產品。SM405、SM315、SM260型三輥機用于批量生產，SM160、SM120、 SM65型用于小批量或?qū)嶒炇矣谩?/p>

　　1.準備工作：

　　①檢查各部件位置及鎖緊是否正常，按圖示點注入潤滑油，接通電源

　　②調節前后左右手輪，觀察軋輥連動是否正常

　　③清除輥面臟物：用軟紙或干凈的棉紗擦拭，松開擋料板捏手

　　④調節前、后輥與中輥間隙為0.5毫米，然后啟動電源空轉1—2分鐘。

　　2. 工作規程：

　　①啟動運轉后，調節中、后兩輥間隙為0.3毫米，壓緊擋料板，適當加入漿料，目測著色深度，微調后輥，使之著色均勻布滿軋輥后，鎖緊固定螺母。

　　②雙手同時調節前輥手輪，使前輥緩慢接觸中輥當前輥表面著色均勻后，鎖緊固定螺母，然后調節處料板角度，使之適當輕壓在輥面上，漿料即可均勻排出。檢查出料均勻程度及成品粒度，繼續微調前后輥，直至成品粒度達到預定要求為止。前后應及時退回料板刮刀。

　　3.工作停止后：

　　清除涂料及時清洗，擦試軋輥及有關部件，松開刮刀和擋料板，涂少量機油，然后覆蓋蠟紙保護。

　　4. 注意事項：

　　①軋輥表面嚴禁碰磕、劃傷，嚴禁各種金屬物及硬質雜物進入運轉的軋輥。

　　②軋輥工作溫度范圍：普通型：—5℃～100℃

　　加熱型：20℃～220℃

　　③輥與輥在正常工作時間：間隙范圍：(參考)中、后輥間隙：0.02～0.25毫米

　　中、前輥間隙：0.01～0.25毫米

　　④擋板的峰角嚴禁碰傷，調整時與軋輥面接觸壓力要適當，如接觸不勻，有溢料現象，可對擋板圓弧面進行刮修。

　　三輥研磨機 - 工作原理

　　三輥研磨機工作原理：

　　通過水平的三根輥筒的表面相互擠壓及不同速度的摩擦而達到研磨效果。三輥研磨機的輥筒材質為冷硬合金鑄鐵離心鑄造而成，表面硬度達HS70° 以上;輥筒的圓徑經過高精密研磨，精確細膩，能使物料的研磨細度達到15μm左右，因此能夠生產出均勻細膩的高品質產品。三輥研磨機是高粘度物料最有效的研磨、分散設備。主要用于各種油漆、油墨、顏料、塑料、化妝品、肥皂、陶瓷、橡膠等液體漿料及膏狀物料的研磨。

　　三輥研磨機 - 維護保養

　　三輥研磨機維護保養： 三輥機連續使用半年以后，建議進行一次大修，將各處的洗動部分加以拆洗，重新?lián)Q上潔凈的潤滑油，并仔細檢查油路的暢通情況，在拆洗中發現問題時應及時修復。在使用時發現輥筒變形，必須停止使用，重新修磨。輥筒修磨次數過多，輥筒直徑小于要求以后，會產生傳動齒輪頂緊而輥筒相互之間留有縫隙的現象，此時齒輪必須修正。

　　出料刀片的鋒口在安裝前應仔細修正，精研光滑，絕對不允許留有灑刺和裂口，刀片用短以后，可以擰松沉頭螺釘，向外移出再用。

　　三輥研磨機 - 注意事項

　　一、注意事項：

　　1、滾筒中部漆膜薄，兩端厚，可能滾筒中凸，需調大冷卻水量。 2、滾筒兩端漆膜薄，中間漆膜厚，需調小冷卻水量。

　　3.不開冷卻水嚴禁開車。

　　4.兩輥中間嚴禁進入異物(如金屬塊等)，如不慎進入異物，則緊急停車取出，否則會擠壞輥面或其他機件損壞。

　　5.應隨時注意調節前后輥，由于滾筒的線膨脹，一不小心，工作時容易脹死，甚至剎住電機產生意外。

　　6.檔料銅檔板(檔尖)不能壓得太緊，隨時加入潤滑油(能溶入漆漿的)，否則會很快磨損。

　　7.注意輥筒兩端軸承溫度，一般不超過100。

　　二、注意事項：

　　1.操作前首先檢查電源線管，開關按鈕是否正常，降溫循環水是否有，如一切正常方可開機。

　　2.操作中應注意是否有異常，應即刻停機。

　　3.操作中應固定好儲油桶，經免有油溢出。

　　4.操作員應時刻注意輥筒上有否雜物，如有應即刻停機，以免影響品質和發生安全事故。

　　5.有操作員要離開崗位時，應有人代崗。

　　6.如生產完成要及時清洗輥筒和清理周圍衛生，關閉相關電源開關。

　　三輥研磨機 - 出廠檢查規則

　　一、每臺三輥研磨機須經制造廠檢驗部門檢驗合格，并附有合格證后方可出廠。

　　二、每臺三輥研磨機出廠前必須在額定轉速下進行30 min的空載試驗，產品應達到以下要求。

　　1 、機器運轉正常、平穩，不得有異常聲音，操縱裝置靈活、可靠。

　　2 、各連接件、緊固件不得有松動現象。

　　3.成批生產的產品，每年至少應抽驗兩臺，按JB/T9820.3的規定進行試驗，其結果應符合3.4的規定。

　　4.訂貨單位驗收產品時，應按本標準進行驗收。如不合格，應由生產廠返修后重新提交驗收。在使用單位遵守制造廠所規定的使用說明書條件下，從購進之日起1年內，因制造質量不良而發生損壞時，制造廠應包修、包換和包退。

　　5.油漆涂層質量應按JB/T5673的規定檢驗。

　　三、標志、包裝、運輸與保管

　　1 、每臺三輥研磨機應在明顯位置固定產品標牌，標牌應符合GB/T13306的規定，標牌應標明如下內容：

　　a)制造廠名稱

　　b)產品名稱及型號

　　c)主軸轉速; d)生產率

　　e)配套動力

　　f)機重

　　g)產品制造編號

　　h)產品出廠日期。

　　2 、在機殼明顯位置用紅色箭頭標出轉子的旋轉方向。

　　3 、三輥研磨機應包裝出廠，包裝應便于運輸，并保證產品不受損壞。

　　4 、隨同產品供應的附件(備件及工具)應齊全。

　　5 、每臺產品應附有下列文件：

　　a)裝箱清單

　　b)產品質量檢驗合格證

　　c)產品使用說明書

　　d)用戶意見調查表。

　　6.全部文件用塑料袋裝好密封后，固定在箱內。

　　7.三輥研磨機應存放在防潮、防雨的設施內。

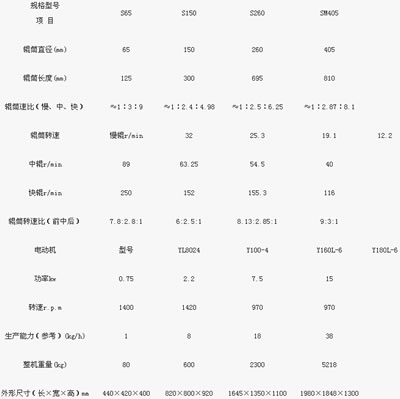

　　三輥研磨機 - 參數表
