1、塑料門窗系列配套強度構造分析
1.1 推拉窗配套強度構造分析
推拉窗強度薄弱桿件是推拉扇，為了適應不同高度的推拉窗，可選擇不同強度的推拉扇配置。例如，高度在1800mm以下的選擇A型普通強度的推拉扇配置，高度在1800mm-2400mm的選擇B型高強度的推拉扇配置，配置見圖1所示。
1.2 平開窗配套強度構造分析

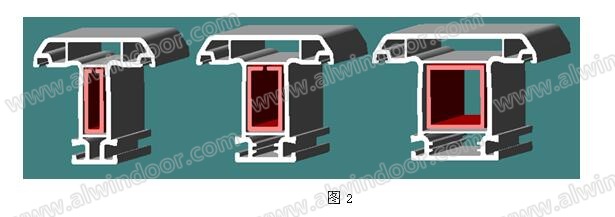

平開窗強度薄弱桿件為中梃，為了滿足不同強度的要求，可采用不同強度的中梃，提高平開窗的整窗強度，在同系列中可選擇不同強度的中梃更好的滿足強度要求，見圖2所示。
1.3 塑料門窗橫向大跨度桿件防下沉配置構造分析
大跨度門窗橫向桿件在安裝后，由于玻璃重量較大，易產生桿件中間下沉現象，影響門窗美觀及性能。配置構造：
1)根據實際跨度采用適合的桿件增強措施。
2)增加大跨度桿件兩端連接強度。
3)采用合理的玻璃裝配工藝。
1.4 對開平開窗構造配置措施

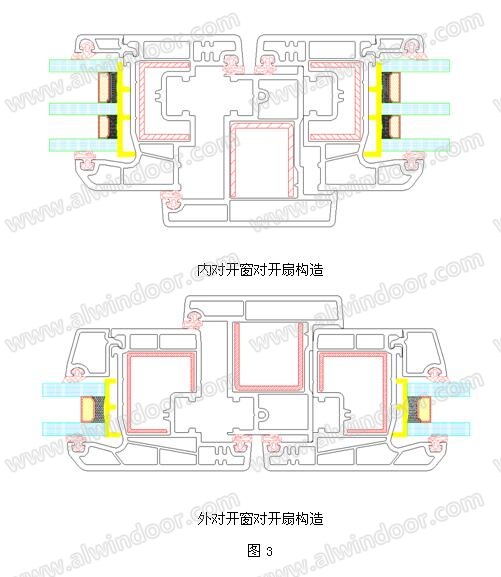

依據對開平開窗強度要求，配置無中間豎向固定梃強度構造，兩扇窗都開啟后中間通透性好，使用方便，見圖3所示。
2、塑料門窗拼接增強強度構造分析
2.1 轉角（詞條“轉角”由行業大百科提供）強度構造分析
塑料門窗轉角構造根據不同高度可選擇不同強度的配置構造。例如，高度在2800mm以下的選擇A型普通轉角構造配置，高度在2800mm-4500mm的選擇B型高強度轉角構造配置，見圖4所示。
2.2 大尺寸塑料門窗平面拼接強度構造分析

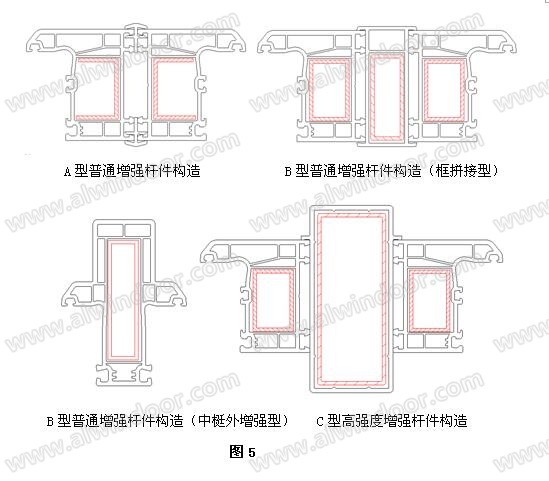

大尺寸塑料門窗主要受力桿件根據不同長度可選擇不同強度的配置構造，主要受力桿件建議盡量選擇豎向通長設計，能更好的滿足強度要求。例如，長度在1700mm以下的選擇單獨桿件(單獨框或梃型材)構造;長度在1700mm-2200mm的選擇A型普通增強桿件構造配置;長度在2200mm-3000mm的選擇B型普通增強桿件構造配置(普通增強桿件構造有框拼接增強和中梃外增強2種構造);長度在2800mm-4500mm的選擇C型高強度增強桿件構造配置，見圖5所示。
3、塑料門窗五金系統裝配強度構造分析
3.1 五金系統與門窗強度匹配分析
在保證整體門窗的五金裝配強度要求，五金系統與門窗的強度匹配性是關鍵點，主要解決好以下幾方面問題。
3.1.1 五金系統的承重級別與門窗的扇重量匹配;
3.1.2 五金系統的安裝槽口要求與門窗的功能結構匹配;
3.1.3 五金系統的連接強度構造與門窗的結構匹配;
3.1.4 五金系統的強度性能與門窗要求匹配。
3.2 上角部合頁裝配強度構造分析
上角部合頁裝配強度是平開窗強度的關鍵點，為了滿足連接強度，上角部合頁裝配對應的框或中梃型材的增強型鋼上端應采取切45度角結構，保證上角部合頁的所有螺釘都能有效固定在增強型鋼上，見圖6所示。
3.3 合頁裝配內置鋼板強度構造分析

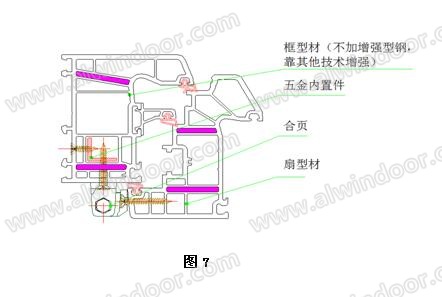

為了進一步增加合頁與型材的連接強度，可采用加裝內置五金鋼板大幅增強連接強度，見圖7所示。
4、塑料門窗與洞口安裝強度構造分析
4.1 大尺寸門窗與洞口安裝強度保證措施包括：
1)增加門窗與洞口連接點數量。
2)增加門窗與洞口每個連接點的連接強度。

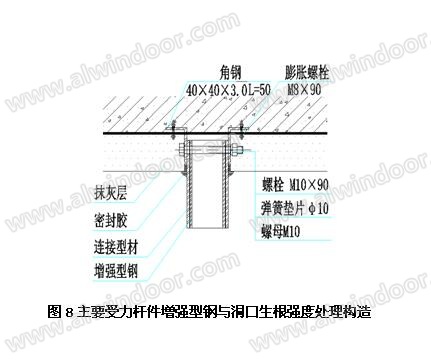

3)主要受力桿件增強型鋼與洞口生根強度處理，見圖8構造示意。
4.2 涂料外墻洞口強度構造

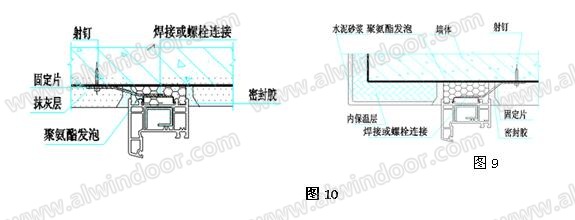

該型式洞口為普通洞口，安裝應采用帶附框膨脹螺栓方式安裝，安裝工藝較方便，建議采用干法安裝。見圖9所示。
4.3 內保溫外墻洞口強度構造
該洞口型式是保溫墻體的一種，一般采用濕法安裝方式，應注意門窗框與內保溫層的連接，在保證密封同時，還應保證節能因素，不能在連接處形成熱橋。見圖10所示。
4.4 外保溫外墻洞口強度構造

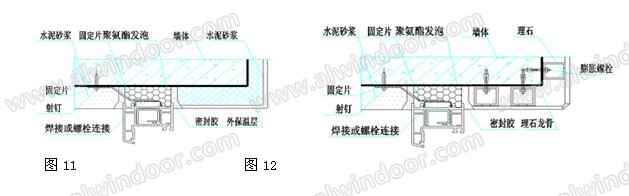

一般采用濕法安裝方式，也可采用干法（詞條“干法”由行業大百科提供）安裝，應注意門窗框與外保溫層的連接，在保證密封同時，還應保證節能因素，不能在連接處形成熱橋，同時還應滿足防水要求。見圖11所示。
4.5 外掛理石外墻洞口
該洞口屬于較特殊洞口型式，需同時考慮門窗與墻體、門窗與理石及門窗與理石龍骨的關系。應在理石安裝后進行門窗安裝，一般采用濕法安裝方式。特別注意門窗框與理石的密封及伸縮要求。見圖12所示。
4.6 室內帶窗臺板洞口連接強度構造

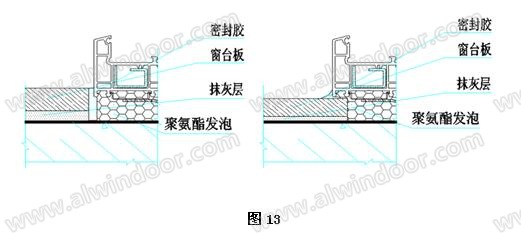

室內帶窗臺板洞口的連接應注意預留窗臺板的安裝空間，及密封膠的施打空間，并保證與墻體密封、保溫，并做好防水處理。見圖13所示。
綜上所述，塑料門窗已經成為建筑市場的主流門窗產品，在強度性能方面，采取適合的系列配置、主要受力桿件、五金裝配、洞口安裝構造及工藝，一定會更好的滿足建筑物對門窗強度的要求，大幅增加塑料門窗的應用范圍。以上探討有不當之處，請行業同仁指正。
