5 單層曲面索網結構
單層曲面索網結構通常是由兩向正交或接近正交的、高斯曲率不同的索系聯結而成，索系的節點之間無相對滑移。

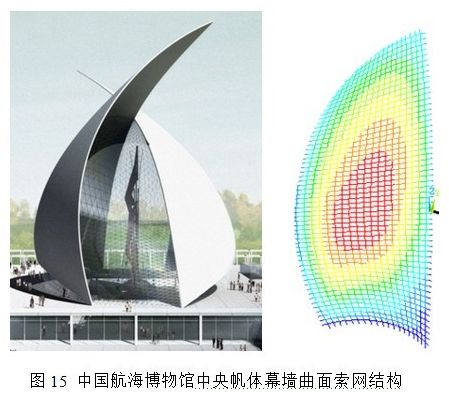

中國航海博物館曲面索網設計難點包括：滿足建筑美觀和張拉要求的基準索網網格設計、考慮施工建造過程的帶彈性邊界的索網找形、索端萬向球鉸設計、索端復雜連接部位的設計、索網承載力和防松弛驗算、變形驗算等多方面。中國航海博物館中央帆體結構(圖15)，高度約58m，兩片帆體結構在離地高約40m處一點鉸接相連。帆體之間為單層曲面索網幕墻最寬處約22m，垂直總高為40m，橫索和豎索間距分別約0.8，1.1m。

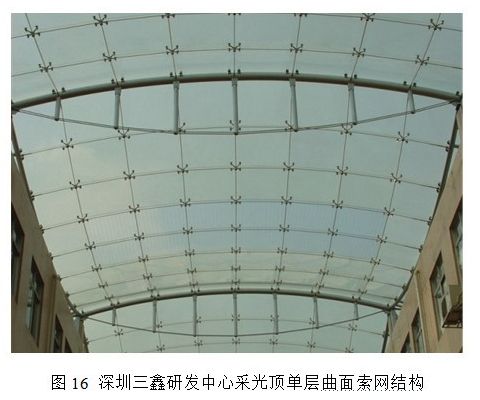

單層曲面索網結構也常常用于采光頂結構中。深圳三鑫研發中心采光頂(圖16)長為60m、跨度為12m;馬鞍形標準單元的尺寸為12m×12m;索網由相互正交的拋物線索組成，網格平面尺寸為1.5m×1.5m，其縱向索下凹，橫向索上凸，構成了具有正負高斯曲率的馬鞍形索網。
6 單向豎索結構
當建筑師對玻璃幕墻的通透性有更高要求時，可在本已相當輕巧的平面單層索網幕墻的基礎上取消水平索，只留豎向索作為幕墻的支承結構。豎向索在承受幕墻面板（詞條“面板”由行業大百科提供）自重的同時承擔抵抗水平風荷載的作用。

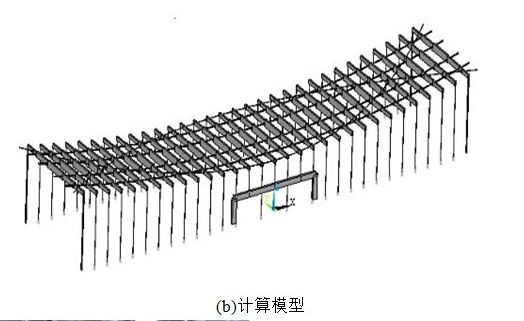

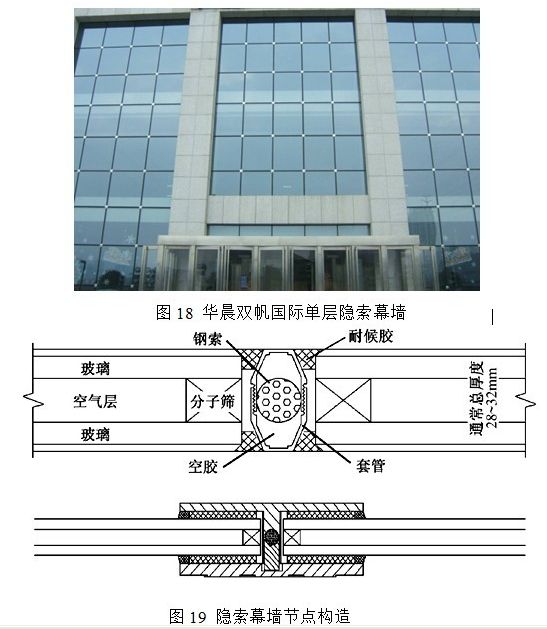

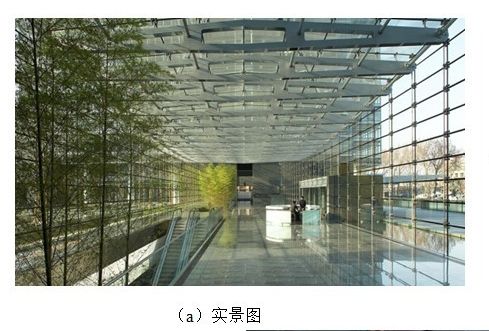

聯想融科資訊中心C座大堂幕墻(圖17)由索及鋼結構支承。索結構體系由4根連接兩座寫字樓之間的主懸索、62根通過鋼架對懸索施壓的單向豎索、2根位于懸索平面內的抗風索組成。索結構長63m、寬13.4m、高6～9.5m，單向豎索間距為2m。位于頂面的主懸索為定長索，依靠若干豎向單索張拉后，對主懸索實現張拉過程。華晨雙帆國際大廈(圖18)采用了單層隱索幕墻形式取得了良好的視覺效果。隱式單索幕墻的節點構造(圖19)。
7 其他結構形式

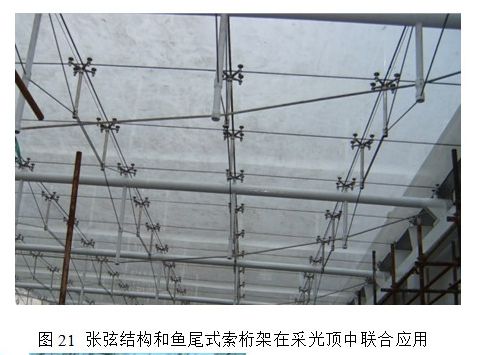

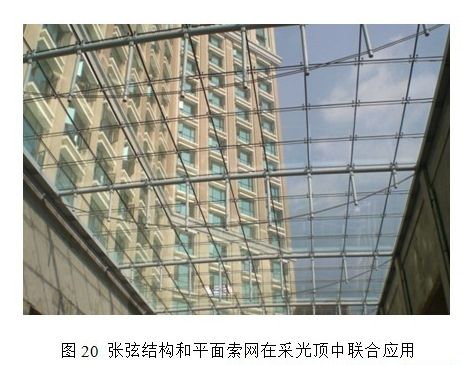

有需要時，也可將兩種或多種不同的玻璃幕墻張拉索桿結構體系混合使用，以實現更好的建筑效果(圖20，21);也可將張拉索桿支承結構和其他非拉索支承結構形式聯合使用(圖22)。
8 彈簧裝置在幕墻拉索支承結構中的應用

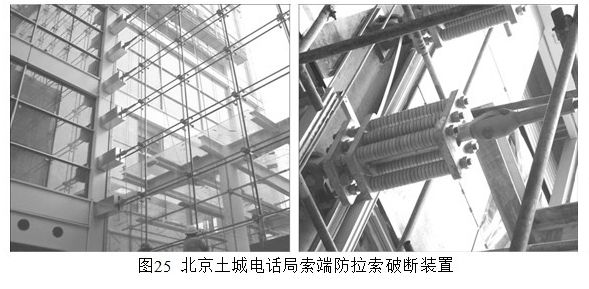

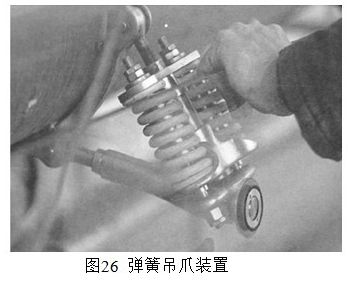

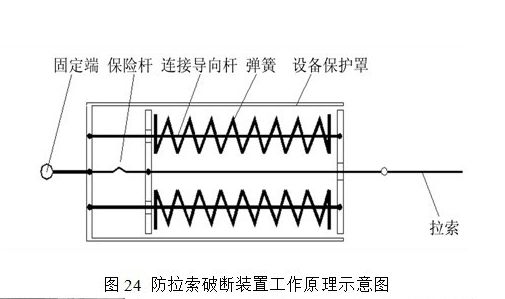

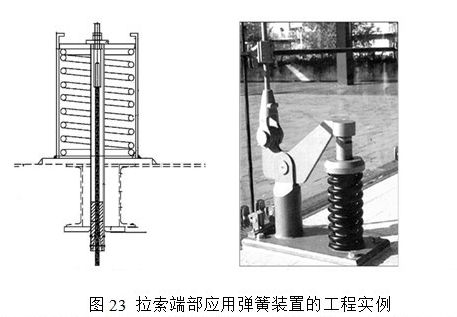

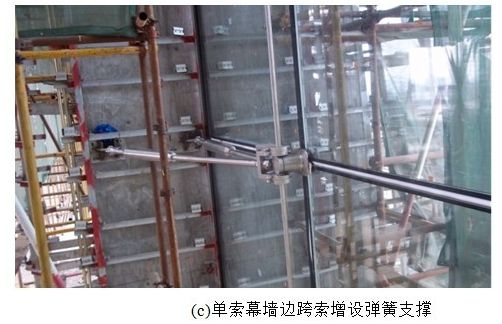

幕墻拉索支承結構中的彈簧裝置可分為兩類：1)拉索和彈簧裝置串聯，稱索端彈簧索力緩沖裝置;2)防拉索破斷裝置(圖23,24)和帶閥值的力緩沖裝置(彈簧吊爪裝置)。北京土城電話局預應力單層索網幕墻長為29.4m，高為19.5m，在水平索端部設置過載保護裝置(圖25);拉維萊特(La Villette)的城市科學博物館的暖房幕墻結構就應用了彈簧吊爪裝置(圖26)，臨界閥值荷載為7400kN。
