低輻射玻璃主要性能對(duì)比

　　節(jié)能特性

　　低輻射玻璃最終以中空玻璃的產(chǎn)品形式，應(yīng)用在建筑物和交通工具中。其節(jié)能性能又以傳熱系數(shù)U值或K值的形式體現(xiàn)。同樣U值越低節(jié)能效果越好。相同配置的低輻射中空玻璃比普通中空玻璃產(chǎn)品可節(jié)能40%左右。

　　在線低輻射玻璃和離線低輻射玻璃由于膜層不同、工藝不同等原因，所以產(chǎn)品性能參數(shù)也不盡相同。

　　為了進(jìn)一步降低中空玻璃的傳熱系數(shù)，可以采用最簡(jiǎn)便的充氣工藝。一般充入惰性氣體氬氣的中空玻璃的傳熱系數(shù)，根據(jù)膜層結(jié)構(gòu)的不同，可以降低傳熱系數(shù)。

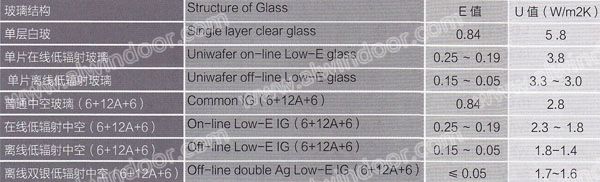

　　表1

　　光學(xué)性能

　　光學(xué)性能是玻璃的主要性能，它決定了低輻射玻璃功能及顏色。光學(xué)性能包括透過(guò)率、反射率、遮陽(yáng)系數(shù)等。對(duì)于低輻射玻璃的應(yīng)用，設(shè)計(jì)師主要考慮其透過(guò)率、反射率、遮陽(yáng)系數(shù)和顏色等參數(shù)。離線低輻射玻璃的光學(xué)性能等參數(shù)，在生產(chǎn)中均可以按照設(shè)計(jì)師的要求，來(lái)進(jìn)行膜系的設(shè)計(jì)和生產(chǎn)，基本可以滿足設(shè)計(jì)師的要求。而在線低輻射玻璃由于是固定參數(shù)的批量生產(chǎn)，所以光學(xué)性能參數(shù)是固定的，加工玻璃企業(yè)基本再無(wú)法調(diào)整其光學(xué)性能的參數(shù)。

　　遮陽(yáng)系數(shù)(Sc)

　　是指太陽(yáng)輻射能量透過(guò)玻璃的量與透過(guò)相同面積3mm透明玻璃的量之比。遮陽(yáng)系數(shù)越低，阻檔陽(yáng)光向室內(nèi)直接輻射的性能越好。國(guó)家標(biāo)準(zhǔn)《公共建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)》G B50189-2005中，對(duì)不同的建筑物部位，要求遮陽(yáng)系數(shù)在0.6-0.35之間。在線低輻射玻璃由于受到生產(chǎn)條件的限制，所以遮陽(yáng)系數(shù)固定。離線低輻射玻璃的遮陽(yáng)系數(shù)，可以根據(jù)設(shè)計(jì)師的要求，在一定范圍內(nèi)調(diào)解。

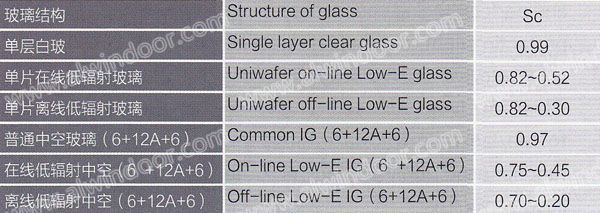

　　表2

　　透光率對(duì)比：

　　★可見(jiàn)光(380-780nm)

　　在太陽(yáng)光的可見(jiàn)光光譜中，可見(jiàn)光線波段在380-780nm范圍，約占太陽(yáng)能總?cè)萘康?1%。

　　★紅外透過(guò)(780-2500nm)

　　表3

　　在太陽(yáng)光的可見(jiàn)光光譜中，紅外線波段在780-2500nm范圍，占太陽(yáng)光總能量的47%。

　　★反射率對(duì)比：

　　在線低輻射玻璃的反射率根據(jù)不同的玻璃配置在6%-18%。離線輻射玻璃的反射率根據(jù)不同的玻璃配置在6%-42%。

　　表4

　　加工性能：

　　在線低輻射玻璃，由于是在浮法玻璃生產(chǎn)線的高溫段進(jìn)行的鍍膜，所以，其也稱(chēng)為硬鍍膜。因此在鋼化爐的溫度狀態(tài)下，基本也不會(huì)對(duì)膜層造成傷害。所以可以直接進(jìn)行鋼化，半鋼化，熱彎等熱加工。在進(jìn)行前處理時(shí)，如：切割，磨邊，清洗時(shí)，也基本不會(huì)對(duì)膜層產(chǎn)生傷害。制作中空玻璃作業(yè)時(shí)不需要對(duì)其進(jìn)行邊部的除膜處理。儲(chǔ)運(yùn)和加工時(shí)基本不需要對(duì)膜層進(jìn)行特殊的保護(hù)。但是鋼化時(shí)易產(chǎn)生魚(yú)鱗紋等現(xiàn)象。

圖3 在線低輻射玻璃加工時(shí)宜出現(xiàn)魚(yú)鱗紋的現(xiàn)象

上一頁(yè)123下一頁(yè)
