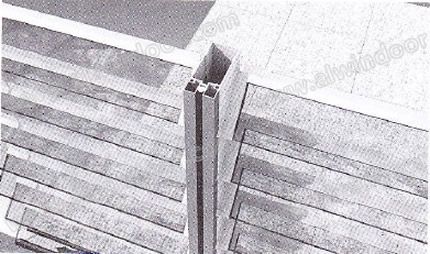

【中國幕墻網】近年來隨著我國經濟的高速發展,各大城市出現了大量的高層及超高層建筑,幕墻做為現代建筑中一種很好體現方式受到廣大建筑設計師和甲方們的青睞,玻璃百葉作為一種新型的裝飾型百葉越來越被廣大建筑師和甲方選用于各類現代建筑幕墻中。
1.平板玻璃百葉的計算

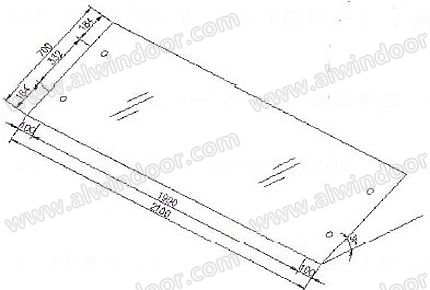

玻璃百葉長2100mm, 寬700mm, 玻璃面與水平面夾角30°玻璃采用10+1.52PVB+10夾膠鋼化玻璃, 短邊簡支,玻璃百葉標高28m。計算模型如下:

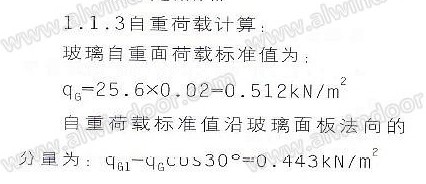

1.1荷載計算
荷載計算依據《建筑結構荷載規范》GB50O9-2OO1 (2006年版) 和《玻璃幕墻工程技術規范》JGJ102—2003。
地面粗糙類別為B類、7度設防。(假設此項目位于廣州)

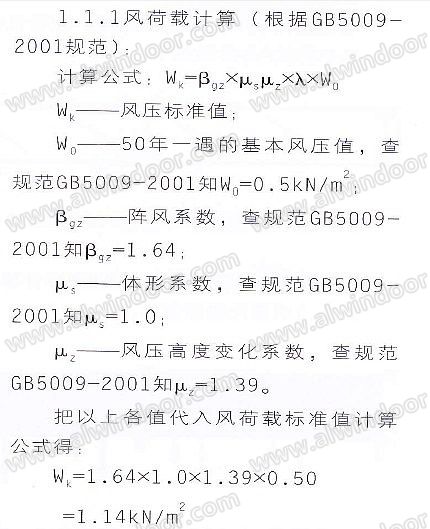

風荷載標準值沿豎直方向的分量為:
Wk1 kl=Wkcos6O°=O.987N/m²

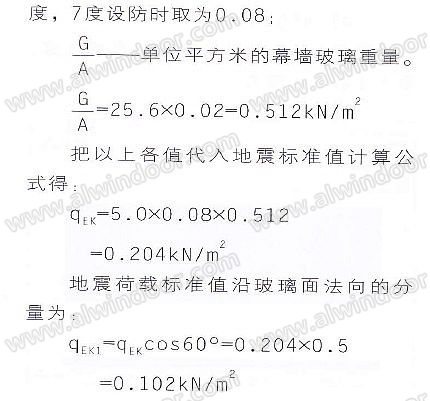

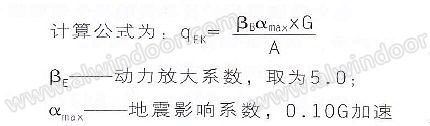

1.1.2水平地震荷載計算(根據JGJ1O2-2OO3規范)：
⒈2荷載組合
