4.4.2 ALC板系統與主體結構的連接構造應考慮在確保
節點強度的
可靠性、安全性的基礎上，同時保證墻板連接節點在
平面內的可轉動性及延性，以確保墻體能適應主體結構不同方向的層間位移，滿足在
抗震設防烈度下主體結構層間
變形的要求。
這種外墻體系一般適用于學校、宿舍等外觀相對簡單的中
低層建筑，擁有施工速度快，性價比高等優點。
4.5 厚板鋁骨懸掛單元體系
厚板鋁骨懸掛單元體系是一種最新型的外墻集成體系，它具有整體自重輕、防水密封壽命長、安裝簡便、性價比高等優點，是集成建筑較理想的外墻體系，具體特征如下：
4.5.1 該系統創造了一種通過膠條密封的單元式墻板系統，既解決了薄板鋼骨懸掛單元體系的二次安裝問題（該體系吊裝完畢后需要
填縫密封或涂料密封），又解決了傳統單元幕墻體系的性價比低、適用性窄的問題。
4.5.2 該體系的受力方式類似于薄板鋼骨懸掛單元體系，
板肋結構受力方式。單元邊框骨架為鍍鋅熱扎型鋼，次骨架為鋅冷彎型鋼，面板采用自帶保溫的復合夾芯金屬板或其他夾心飾面板。
4.5.3 該體系最核心的技術是鋁合金的面板副框型材，該型材是一微型化的單元式多腔插接構造，作為副框鑲嵌在板材的四邊側面，板材經過特殊加工，能與鋁合金副框完美鑲嵌，從而形成了單元板塊的插接防水構造。該副框由于只負責防水密封，不參與結構受力，因此非常節省鋁合金材料，而單元主受力為鋼框架體系，保證板塊可以做大。
4.5.4 該體系的防水和單元式幕墻的防水類似，完全繼承了單元式幕墻的橫滑式排水方式。另外該副框型材還能適用于
玻璃幕墻體系，只需要增加一
斷橋隔熱型材，立刻變身為一套單元式斷橋隔熱鋼骨玻璃幕墻系統，方便外立面的材料搭配變化。
這種外墻體系作為新式外墻集成技術，其發展前景非常廣闊，在提倡節能減排、快速安裝的集成建筑發展中，起到了積極的示范作用。
五、 外墻集成系統實踐——紹興鑒湖中學宿舍樓1號樓項目
5.1 項目背景介紹
此項目位于紹興縣柯橋鎮，屬于錢清中學、鑒湖中學兩校項目，由浙江精工
鋼構集團承建。錢清中學總用地面積約為 62399平方米，總建筑面積43000平方米。鑒湖中學總用地面積約為 80786平方米，總建筑面積54000平方米。（如圖5.1）
5.2 項目結構特點

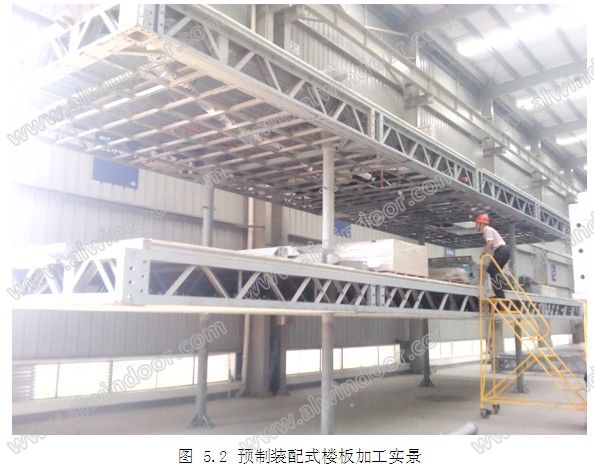

鑒湖中學的宿舍樓1號樓樓高5層，最大高度20米。結構體系采用預制裝配式商業集成建筑體系，即將樓板、梁、管線、吊頂等在加工廠預置在一起，采用堆積木的方式進行安裝。（如圖5.2）
5.3 外墻技術體系
根據本項目的特點，外墻采用薄板鋼骨懸掛單元體系，具體介紹如下：
5.3.1 采用鍍鋅熱軋矩形鋼方管作為單元板塊的邊框，鍍鋅冷彎C型鋼作為板塊內的次骨架。標準單元板塊尺寸為7200mmX3300mm。
5.3.2 外墻面板采用10mm蒸壓無石棉高密度纖維水泥板，骨架背襯30mm玻璃棉氈+60mm輕質夾芯內墻板。外墻板待整體吊裝完成后，統一刷彈性涂料。
5.3.3 根據該建筑的外立面特點，我們將單元板塊的支座設置在建筑標高以上993mm的鋼柱上，與軸線對中布置，大面標準軸距3600mm，板塊寬度7200mm，一個板塊布置3個掛點。
5.3.4 支座設計采用全鋼掛鉤式，為減少現場吊裝焊接，鋼結構在加工鋼柱時預先將外墻用掛座底座焊接固定在鋼柱上，這得益于主體結構所采用的預制裝配式體系，主體結構的組裝精度與外墻需要的安裝精度一致，才能保證單元板塊順利安裝。支座由鋼底座、U型掛座、轉接角鋼、掛鉤組成，其中掛鉤和轉接角鋼為單元板塊的組成部分，在車間裝配單元板塊時安裝。U型掛座需在吊裝板塊前安裝，通過測量放線將進出位定準，并采用螺栓初步固定。（如圖5.3，5.4）.
