2.3.2 轉接件
鋁合金材質的連接裝置，用鋁合金型材加工制成。通過兩個件轉接，可以滿足不同角度要求。其目的是可以安裝面層鋁合金裝飾板。

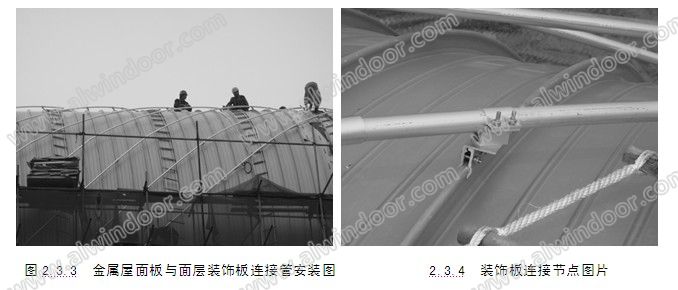

2.4 面層菱形鋁合金裝飾板的設計：

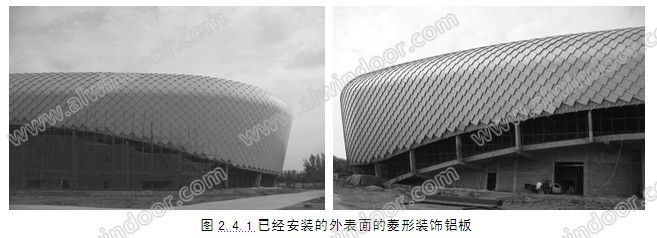

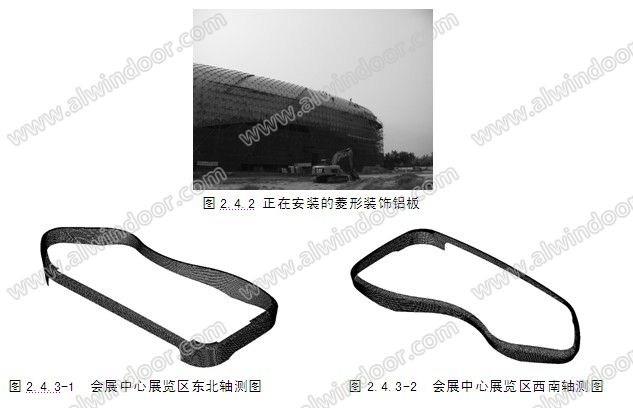

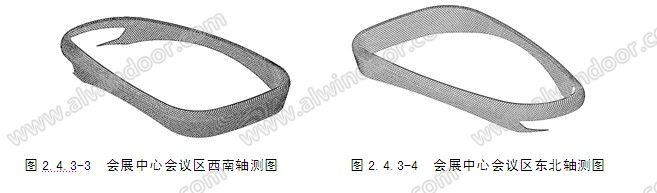

幕墻部分幾乎全部是由菱形鋁合金板拼成的曲面，幕墻與金屬屋面的相交部分是由菱形鋁合金板拼成的雙曲面。因此，我們的面層裝飾板的定位完全是按照三維模型進行設計和控制的。建筑外表面的裝飾鋁板整體建筑效果見下圖示意：（如圖2.4.1）
菱形鋁板裝飾板的外飾面雖然都是雙曲面的，但曲率變化有規律，都是按照事先的曲線用一片片的菱形板鋁合金板拼成的。 每塊板之間的夾角都是變化的,是按照事先設計好的曲面切線之間的角度確定的。

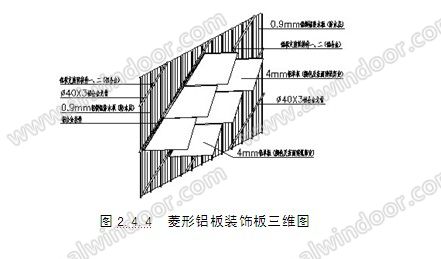

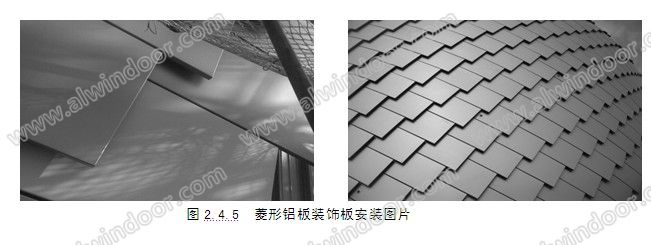

我們?cè)趯?duì)菱形鋁板裝飾板的設計中充分考慮了在使用過程中的可維護性能，采用了單板（詞條“單板”由行業大百科提供）掛鉤式連接方法，使得每塊菱形鋁裝飾板都能夠單獨進行更換，提高了金屬幕墻的使用、維護性能。（如圖2.4.4,5）
本工程鋁合金裝飾板固定于鋁合金外層檁條之上，檁條通過鋁合金鎖夾與鋁鎂錳合金面板板肋連接， 鋁合金鎖夾與鋁鎂錳合金面板板肋的連接為無穿透連接，以減少金屬面板的漏水隱患。在設計中，單個鋁合金鎖夾與鋁合金面板板肋的抗拉拔承載能力在最大負風壓作用下，其設計值不小于2.3KN（鋁合金鎖夾位于兩鋁合金T碼固定座之間板肋上）。
2.5 排水天溝設計方案
天溝槽的設計應考慮:排水天溝宜采用防腐性能好的金屬材料，厚度不應小于2.0mm；
防水系統宜采用兩道以上的防水構造。防水系統應具備吸收溫度變化等所產生的位移的能力；排水天溝的截面尺寸應根據排水計算確定，并在長度方向上應考慮設置伸縮縫，天溝連續長度不宜大于20m。

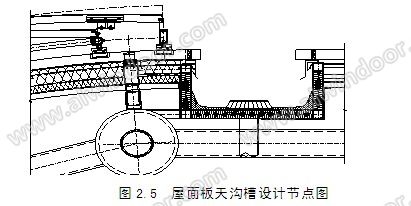

天溝槽的設計時，在充分考慮到其自身的排水、引水的功能外，還要考慮到排水天溝是整個采光頂系統的一個組成部分。其功能要完整。特別是在保溫、隔熱、隔聲及裝飾性能上要根據不同的項目進行專門的設計。一般要求在天溝金屬槽的室內則設置填充保溫棉，在可視部分包飾裝飾面層。在天溝金屬槽的室外則涂防水油膏加防水卷材，這樣有利于減少噪聲，提高溝槽的防腐能力，提高使用壽命。（如圖2.5）
2.6 清洗機（詞條“清洗機”由行業大百科提供）構的設計
建筑外表面的清洗，是通過從金屬屋面上安裝的清洗吊環機構實現的，吊環分布在金屬屋面上，其間距和位置是根據。屋面的具體形狀設置的，間距一般在4米左右，吊環的分布主要考慮清洗時清洗機構的設置，確保清洗人員能夠順利清洗整個屋面。吊環采用不銹鋼材質，通過不銹鋼螺栓固定在金屬屋面板上，螺栓并不穿過屋面板，杜絕由于鉆孔引起的滲水可能。展覽中心和會議中心的外立面幕墻清洗采用地面移動清洗車+人工清洗方式，并在建筑物室外廣場間隔一定間距預留清洗水源。
3 結束語：
濰坊魯臺經貿中心-會展中心項目的金屬屋面和幕墻的施工現場正在進行工程的收邊、收尾工作。在這個項目的金屬屋面、幕墻的施工圖設計和現場施工過程中，我們遇到很多新的難點和新問題，通過分析研究，問題都得到了順利的解決。在實踐中，我們針對具體的難點，用我們已掌握的技能加以突破，同時也獲得了很多解決問題的辦法。由于篇幅的原因，此篇文章中也只介紹了與施工圖設計相關的一些體會。
參考文獻
[1] 《建筑幕墻》，中華人民共和國家標準, GB/T 21086-2007
[2] 《外圍護幕墻設計說明書》，魯臺經貿中心-會展中心項目，2011.04
[3] 《金屬屋面設計說明書》，魯臺經貿中心-會展中心項目，2011.04
[4] 王德勤，點支式玻璃采光頂應用技術探討，《2010年全國鋁門窗幕墻行業論文集》, 第6篇，49-66頁
[5] 王德勤，鄂爾多斯博物館雙曲異型金屬屋面的設計，《中國建筑防水》, 2011 08第15期，15-22頁
