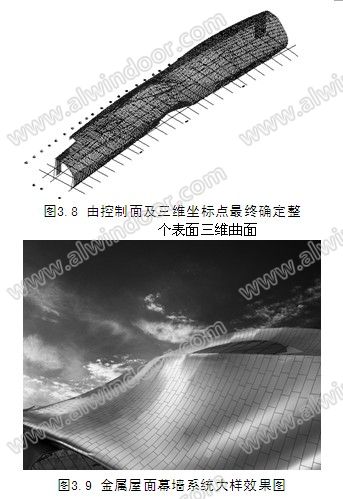

3.1 施工流程
放線定位→牛腿的安裝→下層檁條的安裝→底板、
保溫棉、吸音棉及隔熱膜安裝→上層檁條安裝→防水層底板、
鍍鋅板安裝→天溝的安裝→防水層PVC安裝→突出PVC面的牛腿處理→不銹鋼蜂窩板主龍骨安裝→不銹鋼蜂窩板次龍骨安裝→不銹鋼蜂窩板安裝.
3.2 測量定位
根據施工圖紙（屋面系統次檁條的布置圖）以及總包鋼結構的現場數據，利用經緯儀將軸線引測到主體鋼結構上，作為固定安裝連接件的控制線。對照?qǐng)D紙經多次復核，最終確定連接件在主體結構上的定位點。
3.3 牛腿的安裝

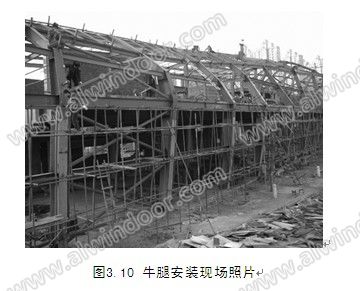

牛腿是支撐整個金屬屋面的主受力構件，把屋面的荷載傳給主體鋼結構，按每榀門字形鋼架之間3等分焊接牛腿，同時對鋼結構的主檁條的偏差位置進行第一次吸收。（如圖3.10）
牛腿安裝完畢后，在牛腿之間依次連接下層屋面檁條，形成約3m×2.4m的受力網架。
3.4 內層穿孔壓型板的安裝
A．底板就位
底板安裝前，以縱橫軸線為基準確定第一塊底板的定位線，保證底板起始位置準確，每安完一塊都要復核其是否出現較大的誤差，如有，則用反誤差來消除。底板就位后，對準其極端控制線，調整板與板的搭接，臨時固定。
B．底板的固定

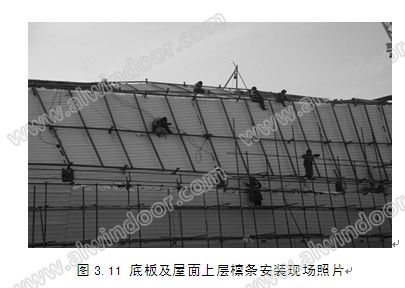

底板逆水流方向安裝，底板與檁條通過自攻螺絲連接。自攻螺絲固定在波谷中，數量按最終設計圖中的要求。螺絲的固定順序?yàn)橄裙潭ò宓拇罱舆叄俟潭ò宓淖杂蛇叄詈蠊潭ò宓闹胁浚@樣就可避免板的寬度誤差。底板的搭接長度不小于150mm，標高較高的底板搭接端壓在標高較低的底板搭接端上面。（如圖3.11）
3.5 各功能層安裝

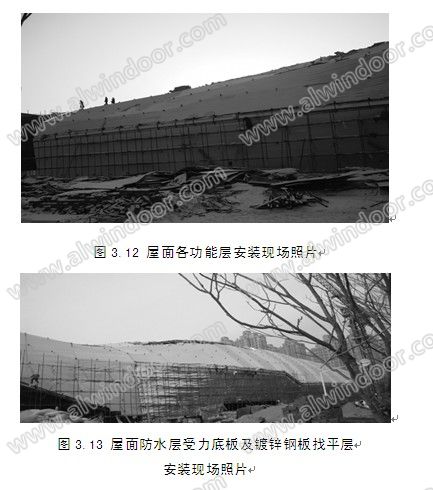

底板安裝完后，依次安裝屋面上層檁條、鋪設保溫棉、吸音棉、隔熱膜、防水層底板及鍍鋅鋼板找平。（如圖3.12～3.13）

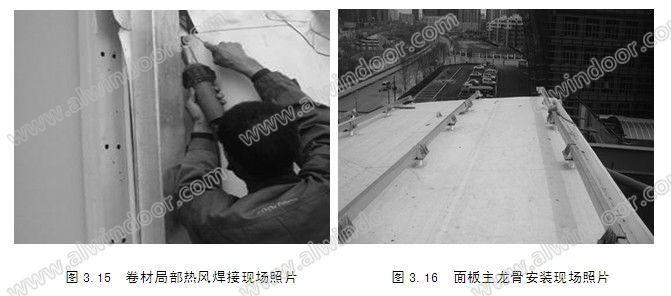

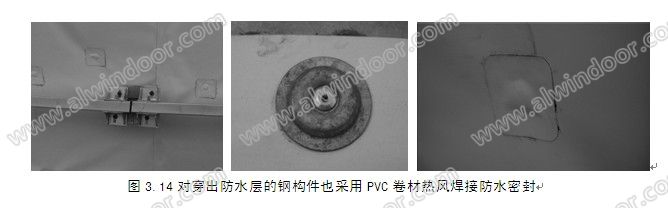

各功能層安裝相對簡單，也不需要測量放線，防水層的底板通過自攻釘（詞條“自攻釘”由行業大百科提供）直接固定在屋面上層檁條上，而找平鍍鋅鋼板與底板通過不銹鋼拉釘固定。鍍鋅鋼板安裝就位后，就要鋪設PVC防水層了，PVC防水卷材按長軸方向從左至右依次安裝。PVC防水卷材搭接部位通過熱風焊接，通過專用鍍鋅大盤頭固定件與下層的鍍鋅鋼板連接，專用鍍鋅大盤頭固定件之上在PVC卷材熱風焊接密封防水。（如圖3.14～3.15）
3.6 面板主龍骨安裝
面板主龍骨直接通過高強螺栓與伸出PVC屋面的牛腿頂板相連，不需要測量放線，安裝相對簡單。（如圖3.16）
3.7 面板次龍骨安裝
面板次龍骨的安裝比較復雜，因?yàn)槊姘迨且页鼋ㄖ膹?fù)雜外形,設計中是面板的分格線到面板次龍骨的中心線的距離是定值，為140mm，所以面板次龍骨必需完成建筑復雜外形的調整，次龍骨到主龍骨的距離有長有短。
