在“能源危機”席卷世界的今天，能源消費正以驚人的速度增長，節約能源已成為當前一項迫切任務。歐美發達國家在經歷了石油危機后，普遍把建筑的節能管理作為國家的大政方針，從經濟上加以引導、鼓勵或限制，并已取得顯著成效。
我國自1986年建設部頒發《
建筑節能設計標準(
采暖居住建筑部分)》，陸續更新了節能標準，并不斷推出新的節能
保溫做法，我省于2006年6月1日起實施新的設計標準，居住建筑節能65%設計標準、
公共建筑節能50%設計標準，目前我市已全面執行了新的設計標準。建筑節能保溫做法的節能效果明顯，社會效益巨大，但是也存在一些諸如外墻
開裂、
滲水，甚至苯板、
面磚脫落等問題，下面針對建筑
外墻保溫體系做一個相對完整的介紹，以引起重視，做好節能保溫這一項利國利民的大事。
外墻保溫隔熱體系的對比
外墻保溫隔熱體主要有兩種：外墻內保溫和
外墻外保溫。
外墻內保溫隔熱是將保溫隔熱體系置于外墻內側，這種做法節能可以達到要求，外墻也比較容易處理，但是，這種體系的缺點非常明顯：
第一：內保溫使內、外墻體分處于兩個溫度場，建筑物結構受
熱應力的影響而始終處于不穩定的狀態。內保溫隔熱體系始終處于一種不穩定的墻體基礎上，易造成內保溫隔熱體系的
空鼓開裂。
第二：結構
冷橋的存在易造成局部溫差過大導致產生
結露現象，而結露水的浸漬或
凍融極易造成保溫隔熱墻面發霉、開裂。
第三：住戶在裝修時，內保溫隔熱層往往遭到破壞，破壞后自身不易修復。
內保溫隔熱固有的缺陷使內保溫隔熱墻體出現
裂縫成為普遍現象，因此從構造設計上看，內保溫隔熱具有自身先天的缺陷。內保溫隔熱體系目前已被淘汰。
外墻
外保溫隔熱是將保溫隔熱體系置于外墻外側，使
主體結構所受溫差作用大幅度下降，溫度
變形減小，對結構墻體起到保護作用，并可有效阻斷冷橋，有利于結構壽命的延長。但由于外保溫隔熱體系被置于外墻外側，直接承受來自自然界各種因素影響，對體系要求更高。外保溫抗裂防護層的柔
韌性和
耐候性對外保溫體系的抗裂性能起著關鍵的作用。
技術上較為成熟的外墻外保溫系統
E
PS板(
聚苯板)薄抹灰外墻外保溫系統
EPS板薄抹灰外墻外保溫系統由EPS板
保溫層、薄抹面層和飾面涂層構成，EPS板用
膠粘劑固定在基層上，薄抹面層中滿鋪玻纖網。
EPS板薄抹灰外保溫系統是國內外使用最普遍、技術上最成熟的外保溫系統。該系統用EPS板粘貼外墻外保溫，具有整體保溫效果好、
導熱系數小、不破壞保溫層、
隔斷冷熱橋、沒有冷凝點、
耐久性好等特點。
EPS板(無網聚苯板)現澆
混凝土外墻外保溫系統
EPS板現澆混凝土外墻外保溫系統以現澆混凝土外墻作為基層，EPS板為保溫層。EPS板內表面(與現澆混凝土接觸的表面)沿水平方向開有矩形齒槽，內、外表面均滿涂界面
砂漿。在施工時將EPS板置于外模板內側，并安裝
錨栓作為輔助固定件。澆灌混凝土后，墻體與EPS板以及錨栓結合為一體。EPS板表面抹
抗裂砂漿薄抹面層，外表以
涂料為飾面層，薄抹面層中滿鋪玻纖網。
無網聚苯板現澆混凝土外墻外保溫系統
該系統適用于現澆混凝土
剪力墻結構體系，適用地區與EPS板薄抹灰系統相同，并且同樣適用于
多層建筑和
高層建筑，但不適用于面磚飾面。
EPS鋼絲網架板現澆混凝土外墻外保溫系統
EPS鋼絲網架板現澆混凝土外墻外保溫系統以現澆混凝土為基層，EPS單面鋼絲網架板置于外墻外模板內側，并安裝
鋼筋作為輔助固定件。澆灌混凝土后，EPS單面鋼絲網架板挑頭鋼絲和鋼筋與混凝土結合為一體，EPS單面鋼絲網架板表面抹摻
外加劑的
水泥砂漿形成厚抹面層，外表做飾面層。以涂料做飾面層時，應加抹玻纖網抗裂砂漿薄抹面層。
有網聚苯板現澆混凝土外墻外保溫系統
有網現澆系統鋼絲網架板構造設計和施工安裝應考慮現澆混凝土側壓力影響，抹面層厚度應均勻，鋼絲網應完全包覆于抹面層中。由于側壓力的作用，
澆注混凝土后仍然有一定數量的鋼筋未包覆在抹面層中。抹面層成瓦楞狀，容易造成抹面層開裂。
由于這種構造系統有大量腹絲埋在混凝土中，與結構墻體的連接比較可靠，目前大多用于做面磚飾面，已很少用于涂料飾面。
聚氨酯硬泡外保溫系統
聚氨酯硬泡外保溫系統一般是利用
聚氨酯發泡工藝將
聚氨酯保溫材料噴涂或澆注于基層墻體上，其面層用輕質找平材料找平，飾面層可采用涂料或面磚等進行裝飾；另外，也可以采用專用的粘結材料或
干掛件將聚氨酯硬泡
保溫板或保溫裝飾
復合板固定于外墻基層表面形成保溫層或保溫裝飾復合層。
聚氨酯硬泡外保溫系統
聚氨酯硬泡體
導熱系數小，保溫層
熱阻高。我國將聚氨酯硬泡應用于外墻外保溫系統仍處于起步階段，目前主要以直接噴涂方式進行施工。
目前外墻外保溫系統存在的不足
聚苯板薄抹灰外保溫隔熱構造設計存在以下不足：
EPS保溫板養護不到期就上墻，造成上墻后
收縮。另外，保溫板在晝夜及季節變化發生
熱脹冷縮、濕脹干縮時也會在板縫處集中產生變形
應力，該類體系板間裂縫是比較常見的現象。
該體系通常采用純點粘或筐點粘，存在空腔。正負
風壓對保溫隔熱墻面進行擠或拉，易造成板縫處開裂，極端情況下負風壓甚至?xí)䦟⒈匕逑频簟?br>
聚苯板保溫層的熱量不易通過
傳導擴散，對
抹面砂漿的柔韌性和網格布的耐久性提出了相當高的要求。
現澆無網聚苯板外保溫隔熱構造設計存在以下不足：聚苯板與混凝土基墻
結合力不夠；
平整度和
垂直度較難控制；存在局部破損和污染。
采用水泥砂漿厚抹灰鋼絲網架保溫板外保溫隔熱構造設計，該類體系采用厚抹水泥砂漿做法,開裂現象較為普遍，因?yàn)槠胀ㄋ嗌皾{自身易產生收縮變形，局部收縮和溫差應力不均引起裂縫；配筋位置不合理引起裂縫；
荷載過大產生
擠壓開裂。
聚氨脂現場
發泡保溫材料造假較高。另外聚氨脂現場發泡保溫材料在發泡過程中，要求施工人員掌握一定的技術，施工單位配備必要的機具，同時施工中環保要求特別高，表面破損不易修補。

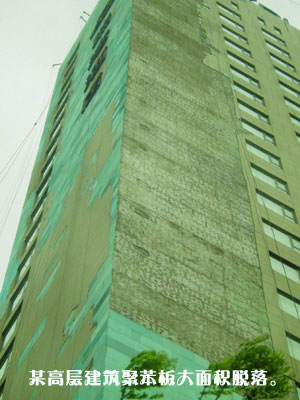

面磚飾面外墻外保溫隔熱體系設計存在的缺陷主要有墻體飾面磚出現脫落和開裂，主要原因有：
溫度：墻體內外由于溫差的變化，飾面磚會受到三維方向
溫度應力的影響，在飾面層會產生局部應力集中從而引起飾面層開裂，面磚脫落，也有相鄰面磚局部擠壓變形引起面磚脫落。
反復凍融循環，造成面磚粘結層破壞，引起面磚脫落。
組合荷載、地基不均勻沉降等外力作用，引起墻體變形錯位，造成墻體嚴重開裂，面磚脫落。
采用外墻外保溫系統的原則
采用外墻外保溫系統的原則主要有外保溫體系抗裂優于內保溫體系的原則；“逐層漸變、柔性釋放應力”的抗裂技術原則 ；普通水泥砂漿不應作為外墻外保溫體系表面的找平層及
保護層材料的原則；無空腔或小空腔構造提高體系
穩定性的原則；防護層的抗裂問題是控制裂縫的主要矛盾的原則；所有外保溫體系應經過大型耐候性試驗驗證抗裂性原則；應盡量選擇涂料外飾面體系的原則；應充分考慮各層材料的
相容性及匹配性原則；加強保溫截止部位材質變換處的
密封原則；外墻外保溫體系供應商應對體系材料成套供應的原則。
外墻外保溫體系質量保證措施
設計選用外保溫系統時，不得更改系統構造和組成材料。應做好外保溫工程的密封和
防水構造設計，確保水不會滲入保溫層及基層，重要部位應有詳圖。水平或傾斜的出挑部位以及延伸至地面以下的部位應做防水處理。在外墻外保溫系統上安裝的
設備或管道應固定于基層上，并應做密封和防水設計。外保溫工程的施工應具備施工
技術標準或施工方案，嚴格按施工規程操作，施工人員應經過培訓并經考核合格。
