现货黄金价格,国产成人h视频在线观看,最新国产在线拍揄自揄视频,久久久久国产精品aⅴ天堂

　中國門窗＆配套材料網 >> 行業新聞 >> 正文

中空玻璃密封膠出現溶解、溶脹的根源

來源:濟南華亞密封膠有限公司　作者:鐘志紅　日期:2007-4-17 　頁面功能【字體：大中小】【打印】【投稿】【評論】【啄木鳥】

　　　　　　－－含礦物油的玻璃膠裝框是中空玻璃丁基/硅酮中空玻璃密封膠出現溶解、溶脹的根源之一

摘要：本文通過用丁基膠、硅酮膠和/或玻璃膠制作一系列中空玻璃及丁基膠/硅酮膠/玻璃膠的相容性檢測及結果分析，得出中空玻璃內、外道丁基/硅酮中空玻璃密封膠裝框使用過程中發生溶解或溶脹的根源之一在于使用了含礦物油的玻璃膠。
Summary：This article gets the conclusion: the origin of dissolving or expanding of Inner and outer butyl/silicone in the process of putting aluminium spqcer is depending On glass sealant with mineral oil using through making series of insulating glass with Butyl, silicone or glass sealant and consistency measuring and result analysis for Butyl/silicone/glass sealant.

關鍵詞：中空玻璃玻璃膠礦物油相容性
Key words：Insulating Glass、 Glass sealant 、Mineral oil 、 Compatibility

　　中空玻璃內道的丁基中空玻璃密封膠和外道的硅酮中空玻璃密封膠是直接密封為一體的。中空玻璃裝框使用的玻璃膠與中空玻璃外道硅酮中空玻璃密封膠通過點式直接接觸，與中空玻璃內道丁基中空玻璃密封膠屬于間接接觸。但無論是直接接觸還是間接接觸，中空玻璃的密封性能要求所使用的各種密封粘接材料之間都應該具有兼容性好，不能產生溶解、溶脹等現象。

　　2004年底，上海某W玻璃公司采用內、外道丁基/硅酮中空玻璃密封膠組合所制作的中空玻璃交付客戶（門窗公司），該門窗公司采用玻璃膠裝框安裝到樓房上。使用2-3個月后，內道丁基中空玻璃密封膠不同程度地出現溶解現象——丁基膠沿著鋁間隔框流入中空玻璃間隔層內，時值冬季，中空玻璃內出現結露或結霜現象，中空玻璃完全密封失敗！通過對已出現問題的中空玻璃進行檢測分析，得到的檢測結果見表（一）。該中空玻璃的內、外道中空玻璃密封膠與原膠均發生了性質變化，即硅酮中空玻璃密封膠內氣孔充油呈溶脹現象，丁基中空玻璃密封膠由軟硬適中的均質膠泥狀態變成了能粘手黑的油膏狀，呈溶解現象。其它如色澤、常溫下的氣味、火焰燃燒特性及揮發分也均發生了根本性的變化。

　　為了了解中空玻璃內、外道丁基/硅酮中空玻璃密封膠裝框使用過程中性質發生變化的根源，濟南華亞密封膠有限公司摸擬制作了一系列中空玻璃并進行丁基膠/硅酮膠/玻璃膠三者間的相容性試驗。

表（一）問題中空玻璃的檢驗結果

檢驗項目	內道丁基膠	原丁基膠	外道硅酮膠	原硅酮膠	玻璃膠
色澤及狀態	能粘手黑的油膏狀物	軟硬適中的均質膠泥	淡黑色	亮黑色	/
常溫下氣味	有礦物油味	無味	有礦物油味	無味	強烈的礦物油味
彈性	呈溶解的油膏狀，無法拉扯	能拉扯成膠條	較好	一般	/
揮發分 180℃/3h	4.94	0.17	4.94	0.47	21.04
斷面	/	/	硅酮膠內氣孔中含有油狀物	硅酮膠內氣孔中無其它物質	/
火焰燃燒	黑煙黃色火焰可直接點燃有礦物油味	黑煙黃色火焰可直接點燃無礦物油味	白煙兼少量黑煙白灰阻燃性差	白煙白灰阻燃性佳	白煙兼黑煙白灰可直接點燃
備注	1、該中空玻璃采用鋁間隔框寬度為5mm；3A分子篩、塑料插角； 2、外道硅酮中空玻璃膠厚約1.5～2.2mm，平均約為2.0mm； 3、在外道硅酮膠上及兩片玻璃上不規則地點式涂布玻璃膠裝框。

　　一、試件的制備

　　（一）中空玻璃試件的制備

　　中空玻璃尺寸均為5A：350X300，內道密封均涂敷華亞130型丁基中空玻璃密封膠，外道密封涂敷2mm厚的華亞Ⅱ型硅酮中空玻璃密封膠，而市售含礦物油的玻璃膠則采用單邊涂、周邊涂或點式涂與外道中空玻璃密封膠直接接觸，同時制作一組只涂內道丁基膠，外道硅酮膠和玻璃膠均不涂敷的中空玻璃作為空白對照試驗。

　　（二）丁基膠/硅酮膠/玻璃膠相容性試件的制備

　　在丁基膠和硅酮膠及含礦物油的玻璃膠的相容性試件中，丁基膠分別采用國內某品牌丁基膠、國外某品牌丁基膠，但主體試驗中丁基膠主要采用華亞130型丁基中空玻璃密封膠。把丁基膠制成圓型片，直徑為100mm，厚度為6mm，在圓型片正中間涂敷硅酮中空玻璃密封膠（國內、外某品牌硅酮中空玻璃密封膠，主體試驗仍主要采用華亞Ⅱ型硅酮中空玻璃密封膠），尺寸為65×65，膠厚度根據試驗設計要求為0～7（mm）。當硅酮中空玻璃密封膠基本固化后，在其正中間涂敷市售含礦物油的玻璃膠，尺寸為35X35，厚度根據試驗設計要求為0～5（mm）。

　　二、試驗結果與討論

　　（一）中空玻璃試驗結果與討論

　　從表（二）、表（三）對照比較可知，在外道中空玻璃密封膠上點式涂布玻璃膠后，中空玻璃內、外道丁基/硅酮中空玻璃密封膠在色澤、狀態、常溫下的氣味、彈性、揮發分、斷面及火焰燃燒性質上發生了根本性的變化，而未涂敷玻璃膠的中空玻璃則其內、外道丁基/硅酮中空玻璃密封膠性質均未發生明顯的變化。

表（二）未涂玻璃膠的試驗中空玻璃檢驗結果

檢驗項目	內道丁基膠	原丁基膠	外道硅酮膠	原硅酮膠
色澤及狀態	軟硬適中的均質膠泥	軟硬適中的均質膠泥	黑亮色	亮黑色
常溫下氣味	無味	無味	無味	無味
彈性	能拉扯成膠條	能拉扯成膠條	一般	一般
揮發分 180℃/3h	0.76	0.80	0.73	0.77
斷面			硅酮膠內氣孔中無油狀物	硅酮膠內氣孔中無其它物質
火焰燃燒	黑煙黃色火焰可直接點燃無礦物油味	黑煙黃色火焰可直接點燃無礦物油味	白煙白灰阻燃性佳	白煙白灰阻燃性佳

表（三）點式涂布玻璃膠的試驗中空玻璃檢驗結果

檢驗項目	內道丁基膠	原丁基膠	外道硅酮膠	原硅酮膠	玻璃膠	原玻璃膠
色澤及狀態	能粘手黑的油膏狀物	軟硬適中的均質膠泥	有冒油現象，油性物揮發后膠泛白	亮黑色無冒油現象	半透明乳白色	透明乳白色
常溫下氣味	與玻璃膠味相近	無味	與玻璃膠味相近	無味	強烈的礦物油味	強烈的礦物油味
彈性	呈溶解的油膏狀，無法拉扯	能拉扯成膠條	較好	一般
揮發分 180℃/3h	9.38	0.80	與玻璃膠直接接觸的硅酮膠 14.41與玻璃膠鄰位接觸的硅酮膠2.02	0.77	35.86	47.08
斷面			硅酮膠內個別氣孔中含有少量油狀物	硅酮膠內氣孔中無其它物質
火焰燃燒	黑煙黃色火焰可直接點燃有礦物油味	黑煙黃色火焰可直接點燃無礦物油味	白煙兼少量黑煙白灰阻燃性差	白煙白灰阻燃性佳	白煙兼黑煙白灰可直接點燃	白煙兼黑煙白灰可直接點燃

　　從而可證明中空玻璃上的內、外道丁基/硅酮中空玻璃密封膠性質發生變化是由于外道硅酮密封膠上點式涂布玻璃膠后所造成的。下面通過圖解以進一步直觀地說明丁基膠產生溶解的原因。

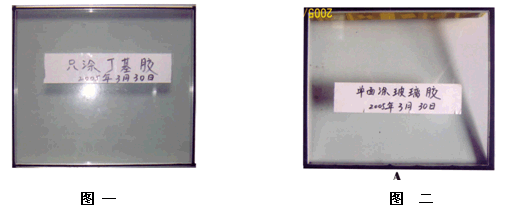

　　(圖解一)：2005年3月30日制作的只涂內道丁基中空玻璃密封膠的作為空白對照試驗的“中空玻璃”，室溫放置10天,丁基膠密封線邊緣光滑成直線，未出現丁基膠溶解現象。說明玻璃原片、3A分子篩、鋁間隔框、塑料插角不能致使丁基膠產生溶解現象。

　　（圖解二）：2005年3月30日制作的僅A面涂玻璃膠與硅酮中空玻璃密封膠直接接觸的中空玻璃。其室溫放置第三天便出現丁基膠溶解并向中空玻璃間隔層內遷移，室溫放置10天，中空玻璃間隔層內鋁間隔條與丁基膠接合處的邊緣出現明顯的半橢圓球或不規則鋸齒狀，如圖A面，而其余三面未施涂玻璃膠處，丁基膠均未出現溶解現象，丁基膠密封線邊緣仍成光滑直線。說明外道中空玻璃密封膠不是致使丁基膠出現溶解的原因，而是因為間接接觸的玻璃膠所含的礦物油逐漸通過外道硅酮中空玻璃密封膠遷移至丁基膠，溶解了丁基膠的基料而產生溶解現象。

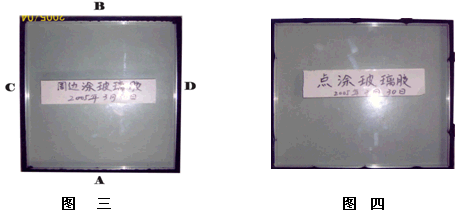

　　（圖解三）：2005年3月30日制作的四周邊均施涂3mm厚的玻璃膠與硅酮中空玻璃密封膠直接接觸的中空玻璃，待玻璃膠基本固化后，將中空玻璃立式放置，A面在下，B面在上。中空玻璃室溫放置10天，在受力的A、B面出現明顯的丁基膠溶解且向中空玻璃間隔層內遷移成半橢圓球或不規則的鋸齒狀，而不受力的C、D面丁基膠溶解內遷移現象不明顯。說明玻璃膠內含的礦物油遷移速度受外力影響較大。

　　（圖解四）：2005年3月30日制作的在外道硅酮中空玻璃密封膠上點式涂布玻璃膠的中空玻璃，室溫放置10天，在涂玻璃膠對應的丁基膠處，丁基膠均出現溶解并向中空玻璃間隔層內遷移成半橢圓球的形狀。說明丁基膠溶解的真正罪魁禍首在于玻璃膠。

門窗幕墻第一手資訊! 上中國幕墻網 news.alwindoor.com 手機訪問地址 3g.alwindoor.com

上一篇：建筑密封膠應用的設計、選材、施工
下一篇：丁基/硅酮膠雙道密封是中空玻璃的“金婚搭檔”

【回到頂部】

中國門窗配套材料網熱點導讀

www.windoor168.com

建筑門窗配套件行業資訊集錦：匯集行業最新資訊、專家最新技術論文..... 　　　2012年度建筑門窗配套件行業“用戶首選品牌”調查活動：為促進建筑門窗配套件行業健康發展，提高整個行業的品牌意識...... 　　第三屆建筑門窗配套件行業科技創新論文大賽：第三屆建筑門窗配套件行業科技創新論文大賽頒獎盛典在廣東省佛山市隆重召開...... 　　第十屆建筑門窗配套件行業技術交流會：2011年10月31-日，第十屆建筑門窗配套件行業技術交流會在北京圓山大酒店順利召開......
