8.2.2
采光頂玻璃安裝采用鑲嵌形式時，圖2和圖3示出的配合尺寸應符合表17、表18規定。鑲嵌用
橡膠密封型材，應符合6.6.1要求。
8.1.6單
曲面熱彎玻璃的尺寸和形狀允許偏差應符合JC/T915的規定。
8.1.7點支承玻璃面板的加工應符合以下要求：
a) 玻璃面板邊緣和孔洞邊緣應進行磨邊及倒角處理，磨邊宜用精磨，倒角寬度宜不小于1mm。
b) 玻璃邊緣至孔中心的距離不應小于2.5d（d為玻璃孔直徑）或者玻璃邊緣與孔邊的距離不宜小于70mm；中空玻璃
鉆孔周邊應采取多道密封措施，
精度應符合設計要求。
c) 玻璃鉆孔的允許偏差為：孔位±1.0㎜，孔距±2.0㎜，直孔直徑0～+0.5mm，錐孔直徑0～+0.5 mm，夾層玻璃兩孔同軸度為2.5mm。
8.2 玻璃的安裝（組裝）要求
8.2.1 采光頂玻璃采用點支安裝方式時，
連接件的
鋼材與玻璃之間宜設置
襯墊襯套，厚度不宜小于1mm，選用的材料在
設計使用年限內不應失效。點支式
支承裝置應符合JG138的規定。

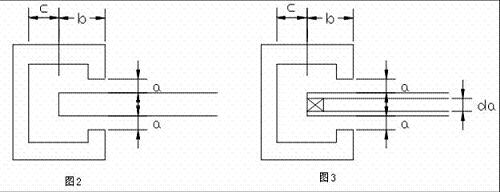

8.2.2采光頂玻璃安裝采用鑲嵌形式時，圖2和圖3示出的配合尺寸應符合表17、表18規定。鑲嵌用橡膠密封型材，應符合6.6.1要求。
表17 單片玻璃與槽口的配合尺寸 單位：mm
表18 中空玻璃與槽口的配合尺寸 單位：mm
8.2.3采光頂玻璃安裝采用膠粘安裝方式時，應進行
剝離試驗。其方法應符合（附錄B）隱框玻璃結構組件切開剝離試驗方法。
8.2.4 隱框
玻璃采光頂結構裝配組件組裝（安裝）允許偏差見表19、表20。
表19 隱框采光頂結構性玻璃裝配組件膠縫尺寸允許偏差

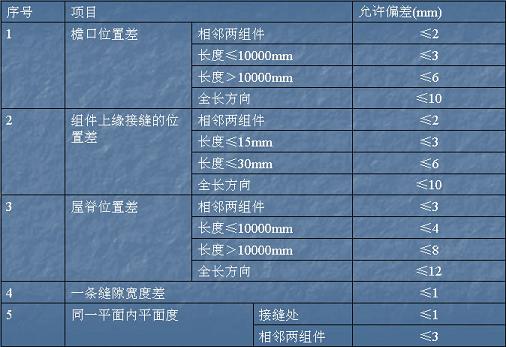

表20 隱框采光頂結構性玻璃裝配組件安裝允許偏差
