摘  要：本文通過用丁基膠、硅酮膠和玻璃膠制作一系列中空玻璃及丁基膠/硅酮膠/玻璃膠的相容性檢測及結(jié)果分析，得出中空玻璃內(nèi)、外道丁基/硅酮中空玻璃密封膠裝框使用過程中發(fā)生溶解或溶脹的根源之一在于使用了含礦物油的玻璃膠。


    關(guān)鍵詞：中空玻璃  玻璃膠   礦物油  相容性

    中空玻璃內(nèi)道的丁基中空玻璃密封膠和外道的硅酮中空玻璃密封膠是直接密封為一體的。中空玻璃裝框使用的玻璃膠與中空玻璃外道硅酮中空玻璃密封膠通過點(diǎn)式直接接觸，與中空玻璃內(nèi)道丁基中空玻璃密封膠屬于間接接觸。但無論是直接接觸還是間接接觸，中空玻璃的密封性能要求所使用的各種密封粘接材料之間都應(yīng)該具有兼容性好，不能產(chǎn)生溶解、溶脹等現(xiàn)象。

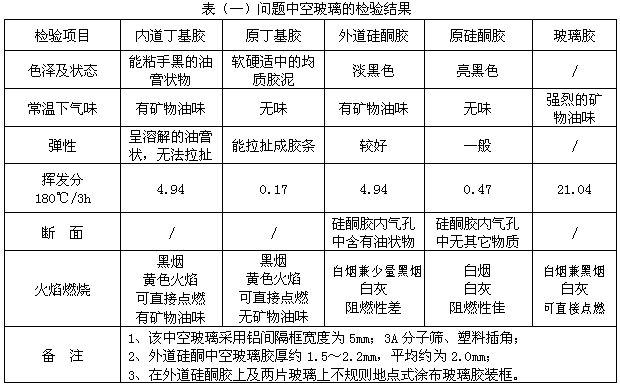

    2004年底，上海某W玻璃公司采用內(nèi)、外道丁基/硅酮中空玻璃密封膠組合所制作的中空玻璃交付客戶（門窗公司），該門窗公司采用玻璃膠裝框安裝到樓房上。使用2-3個(gè)月后，內(nèi)道丁基中空玻璃密封膠不同程度地出現(xiàn)溶解現(xiàn)象——丁基膠沿著鋁間隔框流入中空玻璃間隔層內(nèi)，時(shí)值冬季，中空玻璃內(nèi)出現(xiàn)結(jié)露或結(jié)霜現(xiàn)象，中空玻璃完全密封失敗！通過對已出現(xiàn)問題的中空玻璃進(jìn)行檢測分析，得到的檢測結(jié)果見表（一）。該中空玻璃的內(nèi)、外道中空玻璃密封膠與原膠均發(fā)生了性質(zhì)變化，即硅酮中空玻璃密封膠內(nèi)氣孔充油呈溶脹現(xiàn)象，丁基中空玻璃密封膠由軟硬適中的均質(zhì)膠泥狀態(tài)變成了能粘手黑的油膏狀，呈溶解現(xiàn)象。其它如色澤、常溫下的氣味、火焰燃燒特性及揮發(fā)分也均發(fā)生了根本性的變化。


    為了了解中空玻璃內(nèi)、外道丁基/硅酮中空玻璃密封膠裝框使用過程中性質(zhì)發(fā)生變化的根源，濟(jì)南華亞密封膠有限公司摸擬制作了一系列中空玻璃并進(jìn)行丁基膠/硅酮膠/玻璃膠三者間的相容性試驗(yàn)。

    一 、試件的制備

    （一）中空玻璃試件的制備
    中空玻璃尺寸均為5A：350X300，內(nèi)道密封均涂敷華亞130型丁基中空玻璃密封膠，外道密封涂敷2mm厚的華亞Ⅱ型硅酮中空玻璃密封膠，而市售含礦物油的玻璃膠則采用單邊涂、周邊涂或點(diǎn)式涂與外道中空玻璃密封膠直接接觸，同時(shí)制作一組只涂內(nèi)道丁基膠，外道硅酮膠和玻璃膠均不涂敷的中空玻璃作為空白對照試驗(yàn)。


    （二）丁基膠/硅酮膠/玻璃膠相容性試件的制備
    在丁基膠和硅酮膠及含礦物油的玻璃膠的相容性試件中，丁基膠分別采用國內(nèi)某品牌丁基膠、國外某品牌丁基膠，但主體試驗(yàn)中丁基膠主要采用華亞130型丁基中空玻璃密封膠。把丁基膠制成圓型片，直徑為100mm，厚度為6mm，在圓型片正中間涂敷硅酮中空玻璃密封膠（國內(nèi)、外某品牌硅酮中空玻璃密封膠，主體試驗(yàn)仍主要采用華亞Ⅱ型硅酮中空玻璃密封膠），尺寸為65×65，膠厚度根據(jù)試驗(yàn)設(shè)計(jì)要求為0～7（mm）。當(dāng)硅酮中空玻璃密封膠基本固化后，在其正中間涂敷市售含礦物油的玻璃膠，尺寸為35X35，厚度根據(jù)試驗(yàn)設(shè)計(jì)要求為0～5（mm）。

轉(zhuǎn)載時(shí)需注明出處：中國幕墻網(wǎng) www.xy2car.com
我要評論 (已有*人參與評論)
上一篇：建筑用硅酮結(jié)構(gòu)密封膠新標(biāo)準(zhǔn)5月1日實(shí)施 下一篇：關(guān)于《膠類產(chǎn)品選購和應(yīng)用專題》征集資料的通知	【回到頂部】
