3  面板設計
　　3.1 一般原則
　　面板主要承受風力和地震力，石材面板可視為多點支承受彎板，連接件則承受拉力或壓力。在自重作用下，連接件受彎和受剪。因此，應根據其連接方式合理選擇設計計算方法，并宜通過試驗確認其承載力。

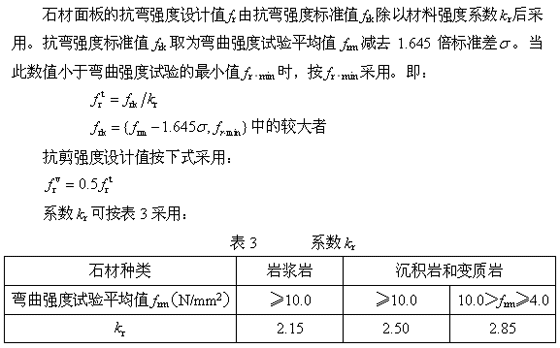

　　燒毛板，天然粗糙表面等厚度較均勻的石材面板，其計算厚度宜按實際厚度扣減3mm采用。厚度變化很大的石材面板，其計算厚度宜取計算截面的最小厚度。

　　3.2 面板的受彎計算
　　1. 支承點位于面板的對邊上時
　　當背槽、背卡連接的合力中心接近于板的邊緣時，可以認為是支承點

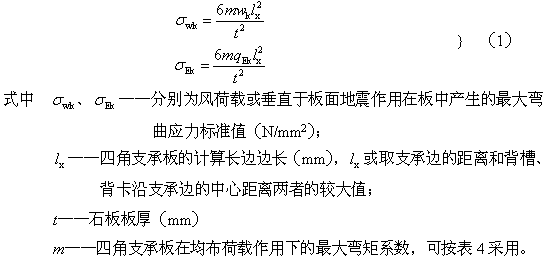

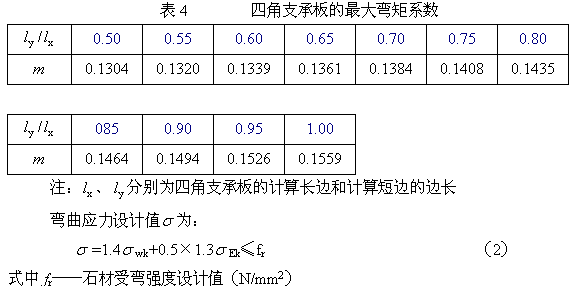

　　位于板的一組對邊。此時可按四角支承板進行計算，最大彎曲應力的標準值為：



　　2. 支承點位于板的中部，四周有懸挑時

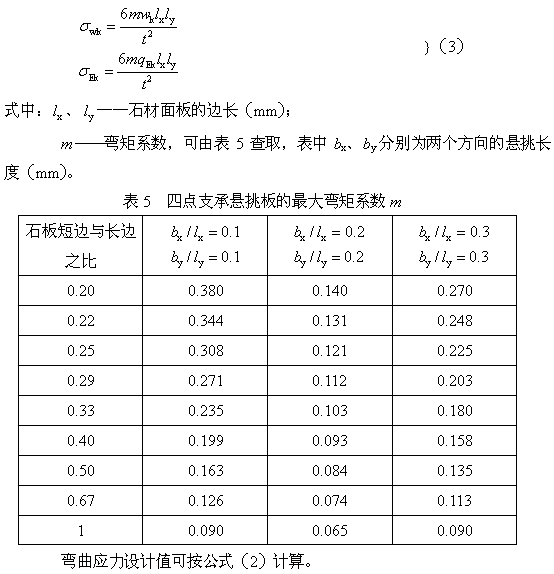

　　背栓支承或背槽、背卡支承點離開板的邊緣時，支承點位于面板中部，四周有懸挑部分（圖5），其彎曲應力可按下式計算：
