4、Low-E玻璃鍍膜面位置：
由于Low-E
玻璃膜面所具有的獨特的低輻射特性，所以在組成中空玻璃時，鍍膜面放置位置的不同將使中空玻璃產(chǎn)生不同的光學(xué)特性。以耀華Low-E為例，按照與白玻進行6+12+6的組合方式計算，將鍍膜面放置在4個不同的位置上時（室外為1#位置，室內(nèi)為4#位置），中空玻璃節(jié)能特性的變化如表3所示。根據(jù)結(jié)果顯示，膜面位置在2#或3#時的中空玻璃K值最小，即保溫隔熱性能最好。3#位置時的太陽得熱系數(shù)要大于2#位置，這一區(qū)別是在不同氣候條件下使用Low-E玻璃時要注意的關(guān)鍵因素。寒冷氣候條件下，在對室內(nèi)保溫的同時人們希望更多地獲得太陽輻射熱量，此時鍍膜面應(yīng)位于3#位置；炎熱氣候條件下，人們希望進入室內(nèi)的太陽輻射熱量越少越好，此時鍍膜面應(yīng)位于2#位置。

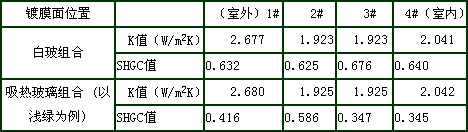

表3 Low-E玻璃膜面位置對節(jié)能的影響
如果為了建筑節(jié)能或顏色裝飾的設(shè)計需要，在炎熱地區(qū)采用吸熱玻璃與Low-E玻璃組成中空時，從表3中可以看出，膜面在2#或3#位置時的傳熱系數(shù)都是最小，但3#位置的太陽得熱系數(shù)比2#位置小得多，此時Low-E膜層應(yīng)該位于3#位置。
5、間隔氣體的類型
中空玻璃的
導(dǎo)熱系數(shù)比單片玻璃低1半左右，這主要是氣體間隔層的作用。中空玻璃內(nèi)部充填的氣體除空氣以外，還有氬氣、氪氣等
惰性氣體。由于氣體的
導(dǎo)熱系數(shù)很低（空氣0.024W/mK；氬氣0.016W/mK），因此極大地提高了中空玻璃的熱阻性能。6+12+6的白玻中空組合，當(dāng)充填空氣時K值約為2.7 W/m2K，充填90%氬氣時K值約為2.55 W/m2K，充填100%氬氣時約為2.53 W/m2K，充填100%氪氣時K值約為2.47 W/m2K。兩種惰性氣體相比，氬氣在空氣中的含量豐富，提取比較容易，使用成本低，所以應(yīng)用較為廣泛。不論填充何種氣體，相同厚度情況下，中空玻璃的SHGC值和可見光透過率基本保持不變。
6、氣體間隔層的厚度：
常用的中空玻璃間隔層厚度為6mm、9mm、12mm等。氣體間隔層的厚薄與

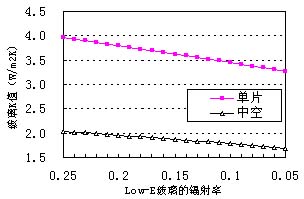

傳熱阻的大小有著直接的聯(lián)系。在玻璃材質(zhì)、密封構(gòu)造相同的情況下，氣體間隔層越大，傳熱阻越大。但氣體層的厚度達到一定程度后，傳熱阻的增長率就很小了。因為當(dāng)氣體層厚度增達到一定程度后，氣體在玻璃之間溫差的作用下就會產(chǎn)生一定的對流過程，從而減低了氣體層增厚的作用。如圖4所示，氣體層從1mm增加到9mm時，白玻中空充填空氣時K值下降37%，Low-E中空玻璃充填空氣時K值下降53%,充填氬氣時下降59%。從9mm增加到13mm時，下降速度都開始變緩。13mm以后，K值反而有輕微的回升。所以，對于6mm厚度玻璃中空組合，超過13mm的氣體間隔層厚度再增大不會產(chǎn)生明顯的節(jié)能效果。
從圖4中我們也可以看出，氣體間隔層增加時，Low-E中空玻璃K值的下降速度比普通中空玻璃要快。這種特性使得在組成三玻中空玻璃時，如果必須采用兩個氣體層不一樣厚度的特殊組合時，Low-E部位的間隔層厚度應(yīng)不小于白玻部位的間隔層厚度。例如，6mm玻璃中空組合時，白玻+6mm+白玻+12mm+Low-E的K值為1.48 W/m2K；白玻+9mm+白玻+9mm+Low-E的K值為1.54W/m2K；白玻+12mm+白玻+6mm+Low-E的K值為1.70W/m2K。
7、間
隔條的類型：
中空玻璃邊部
密封材料的性能對中空玻璃的K值有一定影響。通常情況下，大多數(shù)間隔使用鋁條法，雖然重量輕，加工簡單，但其導(dǎo)熱系數(shù)大，導(dǎo)致中空玻璃的邊部熱阻降低。在室外氣溫特別寒冷時，室內(nèi)的玻璃邊部會產(chǎn)生結(jié)霜現(xiàn)象。以Swiggle
膠條為代表的
暖邊密封系統(tǒng)具有更優(yōu)異的隔熱性能，大大降低了中空玻璃邊部的傳熱系數(shù)，有效地較少了邊部結(jié)霜現(xiàn)象，同時可以將白玻中空的中央K值降低5%以上，Low-E中空的中央K值降低9%以上。
表4 各種邊部密封材料的導(dǎo)熱系數(shù)
上一頁1234下一頁
